Правильная установка лодочного мотора на транец

Установка лодочного мотора: раз – и готово?

Установка мотора на лодку – далеко не одноразовое мероприятие, как может показаться на первый взгляд сразу после покупки алюминиевого судна. Данную операцию приходится проделывать, например, после консервации двигателя на зиму, профилактики или ремонта, а также при необходимости поставить второй лодочный мотор (для троллинга, аккуратных маневров и прочих задач).

Для чего, вообще, необходимо правильно устанавливать мотор на лодку? В первую очередь, ради безопасности – с тем чтобы предотвратить перегрев, не сломать винт и не получить травму самому. Кроме того, никто не откажется выжать из своей верной спутницы максимум, а заодно избежать ее отклонений в сторону и оптимизировать расход топлива.

В одиночку осилить эту процедуру дано далеко не каждому. Причиной тому служит как немалый вес самого мотора, так и элементарное отсутствие опыта, знаний и необходимых навыков.

Хотя, казалось бы, чего проще: есть транец, и есть мотор. Тем не менее, нередки случаи, когда имеющийся двигатель не встает должным образом в штатное место и требуется регулировка высоты транца вплоть до его замены (в ПВХ-лодках). В других ситуациях приходится прибегать к монтажу различных подставок под лодочный мотор.

Дальше – еще больше тонкостей. Неоправданно низкая посадка ведет к снижению скорости и потере мощности, а также таит опасность повреждения ноги двигателя. Известно, например, что на скорости возрастает сопротивление водяного потока, причем процесс этот протекает нелинейно. Соответственно, каждый миллиметр излишне погруженного мотора сказывается на расходе горючего и быстроте передвижения.

Наоборот, чересчур высокая установка мотора на транце провоцирует образование большого количества пузырьков в верхнем слое воды (вот для чего важно правильно выставить уровень кавитационной плиты двигателя). В результате винт вращается в более разреженной среде, увеличивая количество оборотов, что ведет к перегреву двигателя.

Впрочем, при установке принимается во внимание не только высота, но также горизонтальное положение на транце и угол наклона лодочного мотора. Так, теория гласит, что двигатель следует смещать на несколько сантиметров к правому борту для компенсации вращающего момента. Однако на деле следует учитывать множество факторов, как то: профиль днища, распределение груза, размеры и вес двигателя, массу самой лодки, тип винта и т.д. – все они влияют на выбор места установки мотора. Зачастую неопытные владельцы лодок тратят уйму времени на поиски оптимального положения и в лучшем случае сохраняют статус-кво.

Все вышеперечисленное – базовые принципы, позволяющие лишь правильно установить мотор на лодку. А ведь иногда хочется большего комфорта, и тогда актуальными оказываются такие задачи, как:

установка тахометра на лодочный мотор;

дистанционное управление лодочным мотором;

установка электроподъемника на лодочный мотор;

монтаж на консоль лодки прочих индикаторов (уровня топлива, тримметра, скорости движения, вольтметра и т.д.).

Окончательная же доводка зависит от сферы применения лодки (покатушки, любительская рыбалка, соревнования) и ее предполагаемой загрузки, поэтому после установки мотора почти наверняка понадобится более точная регулировка его положения и подбор правильного винта. Велика вероятность, что штатный шаг и материал последнего не позволят достичь искомых кондиций. И здесь уже точно не обойтись без совета профессионалов, которые проверили в деле сотни различных комбинаций лодок, моторов и гребных винтов.

Кстати, не стоит забывать и о носовых электромоторах. Они тоже устанавливаются и настраиваются механиками нашего сервис-центра по желанию владельца. А тем, кто все же предпочитает самостоятельные эксперименты, в качестве полезного инструмента можно предложить разнообразные электроподъемники – вплоть до гидролифтов для особо мощных моторов (200–300 л. с). Они способны в динамике поднимать/опускать двигатель для поиска оптимальной скорости и менять дифферент для улучшения хода лодки, а также облегчать движение по мелководью и обеспечивать безопасный спуск на воду. При этом детальная регулировка доступна непосредственно с консоли водителя за счет специального дистанционного тумблера.

Как несложно убедиться, при правильной установке мотора на лодку решающее значение имеют считанные миллиметры и градусы, и совершенно очевидно, что новичкам заниматься подобным тюнингом не рекомендуется. Иначе велик риск потерять контроль над судном, утопить мотор или, того хуже, травмировать себя и пассажиров.

Многие клиенты уже убедились в профессионализме сотрудников Прокатись.ру, которые точно знают, как довести до ума любую лодку и сделать из нее модель вашей мечты. Причем качественно, в кратчайшие сроки и за вполне адекватную цену.

Ждем заявок в нашем сервисном центре. У нас еще много интересных идей!

Установка мотора на лодку

Для того чтобы мотор функционировал наиболее эффективным образом, при установке следует взять во внимание значения таких двух показателей, как размещение антикавитационной плиты относительно дна плавательного транспорта и угол, под которым мотор наклоняется. Антикавитационная плита должна находиться ниже уровня дна на высоте от 5 до 15 миллиметров. Если же этот элемент механизма будет размещен на уровне днища лодки или же возвышаться над ним, то при движении лодки лопасти винта будут подвергаться воздействию пузырьков воздуха и водяных вихрей. Эти явления будут неизбежно проявлять себя от взаимодействия обшивки транспорта и поверхности воды. Фактически, плита является барьером, который призван уберечь механизм от этих проявлений.

Как правильно выбрать мотор?

При подборе подвесного мотора следует уделить внимание таким параметрам:

  • допустимый разброс мощности;
  • данные о допустимой мощности;
  • объективная высота, которой располагает транец судна.

Знание этих показателей позволит подойти к установке с технологической стороны, что существенно упростит задачу.

Правильная установка эхолота также поможет избежать быстрого выведения механизма из строя. Кавитация, возникающая от трения обшивки лодки и поверхности воды, также мешает чувствительности эхолота по причине рассеивания сигнала. Во избежание помех, нужно взять в расчет материал корпуса. Лучшим вариантом будет расположить эхолот таким образом, чтобы иметь возможность калибровать его по ходу передвижения.

Важно знать, что степень кавитации при установке двигателя на надувную, пластиковую или же резиновую лодку будет разниться.

Чаще всего на рынке можно встретить моторы от следующих производителей:

  1. «Ямаха». Данная компания представляет широкий выбор моторов, которые разнятся по количеству тактов, выработки ресурса и работе на любых видах оборотов. Моторы «Ямаха» подходят как для классических представителей на рынке плавательного транспорта (к примеру, лодке «Прогресс»), так и для более эклектичных лодок.
  2. Установка электрического Motorguide поможет решить такие проблемы, традиционные для бензиновых двигателей, как высокий уровень шума и дерганый ритм движения. Кроме того, они стоят сравнительно недорого.
  3. «Марлин» сегодня пользуется популярностью среди производителей лодок. Его можно встретить на таких видах моторных лодок, как «Апачи 3300» или «Аляска 3300К». Двухтактные моторы «Марлин» хорошо справляются с поставленными задачами при установке на любую лодку, будь то автобот или же ПВХ-лодки.

Пренебрежение правилами установки мотора на лодку может стать причиной следующих последствий:

  • слабое крепление может привести к отсоединению во время движения;
  • схождению с маршрута;
  • понижению амплитуды оборотов;
  • перерасходу энергетических ресурсов;
  • потере мотора.

Для безопасного подъема двигателя на нужный уровень в ходе осуществления установки нужно воспользоваться инструментом, который называется гусак. В свою очередь, чтобы надежно закрепить тросы, используемые для подъема, нужно использовать рым-болты соответствующих параметров.

Установка мотора на лодку проходит в следующие три этапа:

  • закладывание в отверстия для креплений герметика на силиконовой основе, который выступит связующим звеном элементов в конструкции;
  • непосредственная установка мотора в хвостовом отделе плавательного средства;
  • закрепление при помощи соответствующих элементов.

Положение мотора относительно лодки зависит от таких факторов:

  • конструкционные особенности лодки;
  • технические характеристики механизма мотора;
  • характеристики гребного винта, используемого в лодке;
  • эксплуатационные характеристики судна.

Мотор должен располагаться перпендикулярно поверхности воды. Если же угол, под которым находится механизм на скоростном движении, был выставлен неправильно, это приведет к искажению положения лодки относительно поверхности воды.

Определить степень правильности установки мотора можно при помощи обычной линейки или же другого ровного объекта. Для этого нужно приложить линейку к плите мотора и оценить размеры возникших зазоров между дном и измерительным предметом. Необходимо, чтобы плита находилась параллельно днищу лодки.

Установка мотора на лодку ПВХ

При выборе способа установки мотора, следует брать в расчет габаритность лодки. Установка мотора на транец путем навешивания может быть использована для небольших судов по причине эргономичности. Если же с килем ситуация выглядит таким образом, что он проходит до самого транца, то также может возникнуть процесс кавитации. В таком случае, килю необходимо придать соответствующую форму, которая позволила бы этого избежать.

Средняя высота транца варьируется от 320 до 420 миллиметров. При таких показателях, высота борта, находящегося над водой в этой зоне, составляет вдвое меньше. Это может привести к тому, что транец будет попросту неспособен справиться с внезапным возникновением волн. Во избежание подобных ситуаций на транце закладывается переборка, способная нормализовать высоту двигателя по отношению к борту.

Для небольших плавательных средств также может подойти такой мотор, как «Тохатсу 9.8». На рынке они представлены как двухтактными, так и четырехтактными моделями и наилучшим образом подходят для моторных лодок длиной, не превышающей 5 метров и грузоподъемность которых составляет не более двухсот килограммов. Мотор также выделяет низкий расход топлива и легкий вес, улучшающий транспортировку.

Использование водометного двигателя в среде речного транспорта считается довольно функциональным решением. Преимущества у водометного двигателя следующие:

  1. Отсутствие винта. Вне зависимости от степени проявления кавитации, у водометных двигателей нет деталей, которые могут пострадать от пузырьков воздуха.
  2. Движущиеся элементы надежно защищены от механических повреждений, которые могут возникнуть в ходе заплывов по территориям с мелким уровнем воды.
  3. Из-за отсутствия винта при путешествиях по диким местам двигателю не угрожают водные растения или чужеродные элементы, скрывающиеся в воде.

Наилучшим образом водометные двигатели подходят для таких ландшафтов:

  • с небольшой глубиной;
  • с большим количеством отмелей, по которыми необходимо перекатываться;
  • на участках, заросших водными растениями.

При подборе гребного винта для лодки нужно рассчитать, с какой частотой будет проходить вращение при условиях полной загруженности судна. Частое использование мотора на высоких оборотах коленчатого вала в конечном итоге приведет к неисправностям.

Среди специалистов считается, что хорошим винтом считается тот, который может развить допустимое количество оборотов в условиях загруженности судна более, чем наполовину. Если же обозначенное количество оборотов двигатель выдает при частичной загрузке транспорта, то при больших нагрузках он начнет троить.

Правильная установка мотора на лодку

На транце лодки можно сделать кронштейн, который также поможет удержать двигатель. Это отразится на маневренности транспорта в условиях ограниченного пространства, однако изготовление кроншейна гораздо проще на деле, чем монтирование целой ниши под самим корпусом мотора. Угол наклона мотора в такой ситуации по отношению к вертикали должен составить около 5-7 градусов.

Использование кронштейна также возможно для габаритных лодок, поскольку сама конструкция предоставляет возможности для дополнительной откалибровки положения двигателя по мере движения.

Подвесной мотор также может быть установлен внутри самого корпуса лодки в соответствующем колодце. Данный способ комплектации следует применять в случаях, когда в силу объективных причин размещение механизма на транце невозможно. При таком положении мотор также проще ремонтировать.

Установка мотора на лодку: пошаговые рекомендации специалистов

К установке лодочного мотора нужно относиться с полной ответственностью, учитывая, что от этого зависит не только эксплуатационный срок самого механизма, но и безопасность находящихся в плавсредстве пассажиров.

Для соблюдения этого условия пригодятся пошаговые рекомендации специалистов.

Важные моменты при выборе

Несоблюдение правил установки подвесного мотора может спровоцировать следующие неприятные ситуации:

  • самопроизвольное отсоединение подвесного мотора;
  • отклонение судна от выбранного направления;
  • работа мотора не в полную силу (заниженные обороты);
  • чрезмерный расход топлива;
  • падение мотора в воду.

При выборе подвесного мотора необходимо обратить внимание:

  1. На значение допустимой мощности двигателя – такие данные содержатся в прилагаемой к водному судну документации, согласно которой и применяются лодочные моторы.
  2. На действительную высоту транца судна.
  3. На допустимый диапазон мощности – этот параметр также указывается в документации и им не стоит пренебрегать перед покупкой конкретной модели подвесного мотора.

Расположение подвесного мотора

Первый этап установки подвесного мотора заключается в размещении его на корме с соблюдением симметричности по отношению к бортам плавсредства.

Расположение по высоте:

  1. Рекомендуемый уровень размещения антикавитационной пластины составляет 0-50 мм ниже самого днища лодки.
  2. Следует знать, что уровень установки мотора должен выбираться с учетом действительного назначения данного судна, а также типа его корпуса. Именно поэтому необходимо строго придерживаться указанных рекомендаций производителей водных судов, которые в обязательном порядке описываются в прилагаемых документах.
  3. Рекомендуемая глубина расположения антикавитационной пластины составляет минимум 100 мм по отношению к поверхности воды. Иначе произойдет нехватка воды, поступающей через насос в систему охлаждения, а это уже перегрев подвесного мотора и последующие за этим неисправности.
  4. Если установка двигателя была осуществлена слишком низко, что недопустимо, это может привести к различным механическим повреждениям.
  5. При максимальной нагрузке на водное судно следует опустить мотор полностью и заглушить. По завершении рекомендуется проверить, где оказалось выпускное отверстие холостого хода. Безопасной дистанцией считается 150 мм и больше по отношению к уровню воды.

Установка подвесного двигателя

Прежде всего нужно понимать, что все действия, направленные на крепление различных конструкторских элементов, должны быть произведены максимально надежно. В противном случае подвесной мотор может отсоединиться.

Чтобы безопасно поднять подвесной двигатель для последующей установки, рекомендуется воспользоваться так называемым гусем, а для фиксации подъемных тросов применить рым-болты соответствующего назначения.

Конечно, используемое значение в этом случае выступает как ориентировочная информация, поскольку действительный момент затяжки гаек может существенно отличаться в зависимости от материала корпуса конкретного плавсредства.

Основными этапами установки мотора на лодку являются:

  • заложение в крепежные отверстия мотора силиконового герметика;
  • установка мотора на заднюю часть плавсредства;
  • крепление лодочного мотора в нужном месте с помощью специальных крепежных элементов.

Возможные ошибки при установке

Главное, о чем необходимо всегда помнить – это о зависимости оптимального угла наклона от следующих обстоятельств:

  • от индивидуальных конструктивных особенностей данной лодки;
  • от фактических характеристик предполагаемой модели лодочного мотора;
  • от фактических характеристик используемого гребного винта;
  • от фактических условий эксплуатации судна.

В первую очередь нужно произвести регулировочные действия касательно положения мотора: его расположение должно быть перпендикулярно поверхности воды, в этом случае ось гребного винта находится параллельно относительно водной поверхности.

На этом этапе установки следует знать, что если угол наклона лодочного двигателя недостаточен, то происходит существенное увеличение дифферента на носовую часть судна. Визуально это выглядит так, как будто судно стремится занырнуть носом в воду.

После проделанных работ нужно убедиться в правильности избрания действительного угла наклона лодочного мотора на уже установившейся скорости.

Если угол наклона был определен неверно, то такое положение может стать причиной появления чрезмерного дифферента на кормовую часть судна.

Оптимально выбранный угол наклона при установке подвесного мотора позволяет эксплуатировать его на максимально эффективной мощности.

Правила выбора гребного винта

Именно правильно подобранный гребной винт способен создать необходимую частоту вращения коленчатого вала лодочного мотора, но при условии, что дроссельная заслонка открыта полностью и судно максимально загружено. Помимо всего прочего, действительная частота вращения вала мотора зависит от размера гребного винта и технического состояния конкретного судна.

Если лодочный мотор, как и любой другой двигатель, будет эксплуатироваться при завышенных оборотах коленчатого вала, то это в скором времени приведет к негативным последствиям, которые могут сказаться на техническом состоянии мотора, а затем повлечет за собой серьезные неисправности.

Именно качественный и оптимально подобранный гребной винт значительно продлевает эксплуатационный срок службы подвесного мотора.

Идеальным можно считать тот гребной винт, который позволяет двигателю развить рекомендуемое количество оборотов при 80% загруженности водного судна. В случае достижения максимальных оборотов при полной загруженности плавсредства есть вероятность превысить рекомендуемые обороты при неполной загрузке лодки.

Если же двигатель развивает максимально возможные обороты при неполной загрузке судна, то по мере увеличения загруженности он будет «задыхаться». Как результат, неполная и чрезмерная загрузка судна значительно повышает расход топливной смеси и сокращает то расстояние, которое преодолевается на единицу потребления топлива. Именно отсюда исходит вся важность правильного выбора гребного винта.

  • Диаметр, определяющий максимальный размер гребного винта по лопастям. В частности, грузовые судна используют винты большего диаметра, позволяющие им чувствовать себя уверенно при полной загруженности.
  • Шаг определяет длину винтовой поверхности, которая образуется за счет лопасти винта за один оборот. Данный показатель необходим для обеспечения условий движения судна на высокой скорости и к тому же с экономичным расчетом.

Увеличивая шаг винта на одних и тех же оборотах двигателя, можно значительно повысить скорость лодки. Такие действия не только повышают эффективность работоспособности мотора, но и сокращают удельный расход топлива. Увеличение шага винта к тому же улучшает управляемость судна на скоростных поворотах.

Безусловно, материал, из которого изготовлен гребной винт, также считается значимым моментом. В некоторых ситуациях это важнее, чем показатель мощности двигателя. Для двигателей с мощностью 50-110 л. с. оптимальным вариантом являются нержавеющие винты из алюминия или стали.

Итак, установка мотора на лодку – это действительно ответственный момент, поэтому во избежание непредвиденных ситуаций на воде целесообразнее воспользоваться рекомендациями специалистов.

Полезное видео

Видео-обзор первого пуска лодочного мотора Tohatsu M9,8 BS:

Видео о том, как «подогнать» мотор под лодку:

Правильная установка подвесного лодочного мотора

в Советы 0 28,715 Просмотров

Иногда владельцы надувных моторных лодок задаются вопросом: а можно ли увеличить скоростные характеристики своих лодок с имеющимся в наличии лодочным мотором. Вариантов ответа несколько. Можно установить гидрокрыло для лодочного мотора, а можно просто посмотреть, правильно ли установлен ваш мотор на вашу лодку.

Увеличивать ходовые характеристики, а в частности скорость до бесконечности нельзя. Сама моторная лодка вносит ограничение на этот показатель. Почитайте инструкцию к вашей лодке и увидите какой максимальной мощности лодочный мотор можно на нее устанавливать. А потом можно уже задастся вопросом купить лодочный мотор или нет.
Сегодня мы попробуем выжать максимум из имеющегося у вас подвесного лодочного мотора. И первый вопрос это высота транца.

Высота транца лодки

Все подвесные лодочные моторы разрабатываются под определенную высоту транца. Только установленный на правильный транец мотор выдаст те показатели, которые указаны в его паспорте. Если лодочный мотор установлен на слишком высокий транец, то гребной винт будет работать на границе воздуха и воду. Он будет погружен в воду не полностью и будет во время работы захватывать воздух. Это очень сильно снизить характеристики мотора. Если же наоборот, ваш лодочный мотор установлен на низкий транец, то поток воды будет создавать излишнее сопротивление на нижнюю часть мотора, также увеличивается “плечо”, которое выталкивает нос лодки, что при наличии мотора большой мощности может привести к опрокидыванию лодки.

По стандарту подвесной лодочный мотор устанавливается таким образом, чтобы антикавитационная плита (“a” на рисунке) располагалась параллельно с днищем лодки и ниже днища на 30-50 мм. Можно конечно немного поднять мотор, что увеличит скорость, но тогда велика вероятность подсасывания воздуха гребным винтом. Высота транца, по который разработан мотор (“b” на рисунке) – расстояние от точки крепления мотора до антикавитационной плиты.

Угол наклона лодочного мотора

Данную тему мы уже затрагивали в отдельной статье (Угол наклона лодочного мотора). Сейчас просто немного пробежимся по основным моментам.

У всех лодочных моторов есть диапазон регулировки наклона.

  • зарубежные лодочные моторы: 5-15 град.
  • “Ветерок”: 0-10 град.
  • “Вихрь”: 5-15 град.
  • “Салют”: 4-24 град.

Перед тем как купить лодку, обязательно поинтересуйтесь у продавца по поводу угла наклона транца. В случае угла наклона транца ниже 5 град. вы сможете использовать на своей лодке лишь лодочный мотор “Ветерок”. Иначе лодка постоянно будет задирать нос. Если же угол наклона транца лодки выше 15 град., то тут подойдет лишь мотор “Салют”. Все остальные лодочные моторы будут зарывать нос лодки в воду.

Немного иллюстраций по теме угла наклона мотора.

Правильное распределение груза в лодке

Кроме правильной установки подвесного лодочного мотора на лодку, немаловажное значение для получения оптимальных характеристик лодки имеет и правильное распределение груза в лодке. Возможные варианты распределения груза и их последствия.

Смещение груза на корму лодки.

  • увеличение скорости
  • лодка начнет подпрыгивать на волнах
  • захлестывание волной с кормы

Смещение груза на нос лодки.

  • мягкий, гладкий ход
  • улучшает остойчивость на волнах
  • при перегрузе лодка будет плохо держать курс

Как правильно установить лодочный мотор

(10.03.2017, автор Ильин Владимир)

В установке ПЛМ на транец нет ничего сложного. Небольшой мотор можно закрепить самостоятельно вдвоем с помощником. В инструкциях к большинству изделий имеются подробные предписания о том, как провести подобные работы.

Более того, к словам производителя обязательно нужно прислушаться. Игнорирование требований грозит потерей управляемости транспортного средства на всех стадиях эксплуатации. При разгоне, движении, торможении, повороте. В лучшем случае, это грозит вытаскиванием затонувшего силового агрегата из воды и принудительным купанием пассажиров. К худшему варианту относят: возгорание мотора, покупка новой лодки или мотора, травмы пассажиров или рулевого.

Перед началом работ помните: все работы по установке и перенастройке проводят при выключенном моторе!

Правила установки мотора

Правильная установка мотора на транце – гарантия высоких качеств хода. Традиционное место подвесного агрегата – по центру лодки, на линии киля.

Однако при вращении гребной винт создает вихревой поток. Поэтому согласно гидродинамике, для компенсации крутящего момента силовой агрегат можно сместить к правому борту. В теории увод мотора от центра на 3-5 см придаст судну лучшую устойчивость и управляемость. Тем не менее, улучшение малозаметно и мало кому нужно, поэтому советуем прибегать к смещению, только когда лодку слишком сильно ведёт в сторону. А если вы устанавливаете ПЛМ в первый раз, то лучше сделать это по центру.

Величина смещения 3-5 см, зависит от профиля днища:

  • для глубоких V-образных конструкций применяют большие значения;
  • для плоскодонок – меньшие величины.

Есть судна, конструкция днища которых предусматривает компенсацию крутящего момента. В этом случае в техническом описании указаны специальные рекомендации по настройке.

Угол установки двигателя

Правильный угол наклона увеличивает эффективность скольжения лодки по воде и ведет к экономии топлива. Большая часть импортных двигателей позволяет регулировать пространственное положение в пределах 0-15°. Производители некоторых моделей надувных лодок, например, RIB, наносят контуры силового устройства и отмечают опорные точки крепления.

Угол установки мотора зависит от показателей:

  • конструктивных особенностей судна, гребного винта и мотора;
  • загруженности и баланса, включая собственный вес плавсредства и принятого на борт груза;
  • скорости движения и характеристик акватории;
  • погодных условий.

Меньшее сопротивление движению обеспечивает перпендикулярное расположение вертикальной оси мотора относительно водной поверхности. В этом случае угол установки мотора – 0°. В реальности – с минимальным отклонением от нормы.

В скобе крепления мотора есть отверстия, позволяющие регулировать угол наклона. В рабочем состоянии пространственное положение силового агрегата фиксируют штифтом. Перестановка упора в соседнее отверстие изменяет угол наклона мотора на 3-4°.

Для перенастройки приподнимают мотор. Извлекают упор. Переставляют штифт в следующее отверстие, а затем тестируют в движении.

Важно! Перед регулировкой угла наклона необходимо заглушить двигатель и дождаться полной остановки вращающихся частей. Штифт располагают по центру отверстия, стараясь избежать перекосов. Вначале тестируют конструкцию на низкой скорости. По мере прибавления оборотов, продолжают контролировать устойчивость лодки на воде и ее управляемость.

Если установить мотор со слишком большим углом (больше 15°), угол дифферента судна в движении сильно изменится, станет отрицательным. Нос задерётся, из-за чего управление лодкой ухудшится.

Если установить мотор с отрицательным углом, нос наоборот погрузится ниже, мощности мотора будет не хватать. Это приведёт к уменьшению скорости и ухудшению управляемости.

На дифферент может также влиять избыточная мощность мотора. При покупке ПЛМ следите, чтобы он соответствовал характеристикам лодки.

Высота крепления мотора

Закрепляют мотор с учетом положения антикавитационной плиты, расположенной на дейдвуде. В зависимости от модели, ориентировочный уровень расположения винта – ниже днища на 0-5 см. Точные параметры определяются:

  • экспериментальным путем: опробованием на ходу приемов управления при изменении высоты крепления в пределах 0-50 см;
  • рекомендацией специалиста по продаже, ремонту или обслуживанию конкретных моделей моторов и лодок.

Чрезмерно высокая установка моторного агрегата провоцирует образование большого количества пузырьков газа в верхнем слое воды. Процесс называется кавитацией. Внешне напоминает кипение воды при нагреве. Винт вращается в более разреженной среде: смеси воды и воздуха. Количество оборотов двигателя возрастает сверх допустимой нормы, он перегревается. Лучший итог – срабатывание предохранительного клапана.

Низкая посадка мотора увеличивает сопротивление воды, снижает скорость, способствует растрачиванию мощности. Худший итог – потеря контроля над судном.

Крепление мотора к судну

Монтаж силового агрегата осуществляют при помощи транцевых скоб и зажимов. Усилия затяжки струбцин – равновеликие, до упора. В большинстве моделей моторок силовой агрегат укрепляют с учетом линии киля.

В конце монтажа важно проверить надежность крепления силовой конструкции к лодке. Прочность соединения необходимо контролировать и в процессе эксплуатации конструкции на ходу. Под действием вибрации крепеж ослабевает. Это явление часто происходит при возрастании нагрузок: резких поворотах, попадании на отмель, преодолении большой волны. Лучший итог, если произойдет незначительное смещение мотора со штатного места.

В случае саморазвинчивания возможен вариант, когда силовой агрегат будет удерживаться в судне только транцем или страховочным тросом (в моделях, где есть приспособление безопасности).

Общие правила и рекомендации позволят надежно закрепить мотор. Конечно, известны случаи, когда оптимальное положение силового агрегата – результат многочасовых экспериментов. В таких случаях выходом является обращение за помощью к специалистам. В сервисном центре покупателю подскажут сочетания с прогнозируемым результатом. Для усложненных конструкций – экспериментальным путем подберут место крепления агрегата.

Правильная установка лодочного мотора на транец

Установка на лодку подвесного двигателя.

Подвесной двигатель разрабатывается так, чтобы обеспечить оптимальную эксплуатацию в соответствии с паспортной высотой транца лодки. Если транец слишком высокий, то винт может работать на границе воздух – водная поверхность, слишком близко к водной поверхности и захватывать воздух при движении, что существенно снизит его эксплуатационные характеристики. Если транец окажется ниже необходимого уровня, то создается чрезмерное сопротивление нижней части двигателя потоку воды, да к тому же увеличивается плечо, выталкивающее нос лодки, что при большой мощности двигателя может привести к переворачиванию судна.

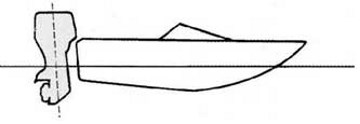

Стандартная установка двигателя предполагает параллельное расположение антикавитационной плиты и днища судна, причем обычно антикавитационная плита должна быть расположена ниже днища на 30-50 мм. Уменьшение этого значения может немного повысить скорость лодки, но не забывайте при этом, что подсосы воздуха снижают эффективность работы винта

а – Антикавитационная пластина

b – Рекомендуемая высота транца (381 мм)

Установите двигатель по центру транца в соответствии с рекомендуемой высотой и закрепите винтами фиксатора. Убедитесь, что винты фиксатора закручены надежно и одинаково.

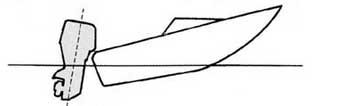

Угол наклона двигателя.

Угол наклона двигателя может быть скорректирован изменением позиции штырька в струбцине навески двигателя. Перестановку штыря регулировки наклона двигателя следует производить только на выключенном двигателе.

Угол наклона двигателя – важный параметр для получения наилучшего показателя работы двигателя и движения судна. Угол должен быть скорректирован так, чтобы антикавитационная пластина двигателя была расположена параллельно водной поверхности при движении судна, когда двигатель работает на полных оборотах.

Разные типы моторов имеют различные диапазоны регулировки угла наклона двигателя. Диапазоны регулировки для некоторых моделей (в градусах):

Большинство импортных двигателей 5 – 15

“Ветерок – 8/12” 0 – 10

“Нептун – 23” 5 – 15

Из таблицы видно, что минимальный угол наклона транца для большинства моторов находится в пределах 5 – 15 градусов. Если Вы еще не купили (или собираетесь покупать) лодку, то обязательно поинтересуйтесь у продавца этой важной характеристикой.

Если угол наклона транца окажется меньше 5 градусов, то нормально Вы сможете эксплуатировать только “Ветерок”. С остальными двигателями лодка будет сильно задирать нос.Если угол наклона транца будет выше 15 градусов, то Ваш выбор ограничен маломощным “Салютом”. С другими двигателями лодка будет “зарываться” носом.

Правильное распределение груза внутри судна (людей и грузов) существенным образом влияет на возможности судна. К примеру:

Смещение веса к корме:

В общем увеличивает скорость судна

Излишнее смещение груза заставит судна прыгать “по-дельфиньи”

Нос судна начнет хлопать по мелкой волне

Судно начнет захлестывать волна

Смещение веса к носу (баку):

Повышает остойчивость хода судна по волнам

Перегруз начнет уводить судно с курса влево или вправо

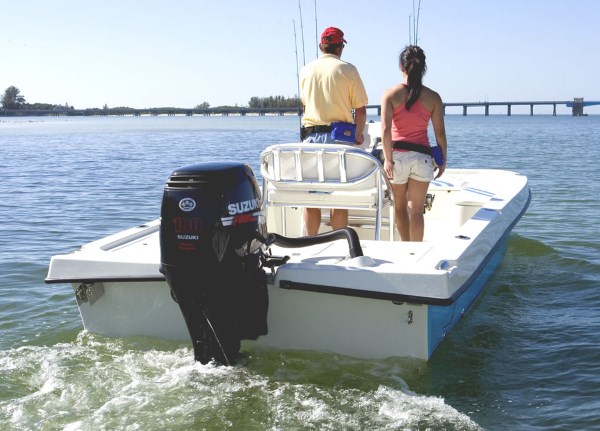

Установка двигателя. Советы специалиста.

Поразительно, насколько два совершенно идентичных лодочных двигателя ведут себя по-разному на, казалось бы, одинаковых лодках. Английский эксперт Пауль Леммер дает пояснения и ценные советы по установке и настройке двигателя.

Его подход несколько отличается от традиционной методики, изложенной в русских книгах. Однако зачастую, именно стороннее мнение может привести к оптимальному решению.

Признайтесь, что не раз удивлялись тому, насколько по-разному ведут себя на воде два идентичных лодочных мотора на практически одинаковых лодках.

В отличие от автомобилей или пластиковых лодочек, изготавливаемых методом штамповки и потому так похожих в движении и с мотором и под веслами, подвесные двигатели собираются вручную, впрочем, также как и надувные лодки. Поэтому и надувные лодки на воде то же ведут себя по-разному.

Одна из причин определяется разными конфигурациями профиля днища, которое обладает своими особыми гидродинамическими характеристиками. Для установки мотора на лодку каждый раз заново приходится выбирать наилучшее место, что вообще-то является длительной процедурой. Большинство изготовителей надувных лодок и, особенно RIB лодок, заранее производят замеры и наносят на транец лодки контуры крепления мотора, указывая пользователю, что это лучшее место крепления мотора. Однако, признавая способность мастерового создать хорошую, красивую и надежную надувную лодку, мы не можем быть уверены в том, что изготовитель лодки одновременно является и экспертом по моторам, особенно для такого сложного изделия, как RIB-лодка.

Есть специалисты, вооруженные лучшими инструментами и научными знаниями гидро- и аэродинамики, которые могут идеальным образом настроить судно для гонок на рекордных скоростях. Взяв самый мощный мотор, такой специалист всегда навесит его на транце повыше, причем сместит его поближе к правому борту, что и обеспечит, в конечном итоге, лучшие скоростные показатели и управляемость судна на гонках, но такая навеска мотора не всегда может быть наилучшей.

Форма днища, распределение груза, размеры двигателя и его вес по отношению к массе лодки и, прежде всего, тип винта – все это влияет на выбор места установки двигателя.

Для примера рассмотрим 5.5-метровую надувную лодку с гладким пластиковым днищем профиля “глубокое V” с консолью управления, четырьмя сиденьями, топливным баком, топом в виде А-образной рамы, дистанционным управлением и подвесным мотором среднего размера мощностью в 50-115 л.с.

По теории, мотор должен быть смещен к правому борту на 5 см для компенсации вращающего момента, создаваемого вращением винта. Такого небольшого смещения может быть достаточно для компенсации “увода” лодки из-за вращающего момента винта, хотя с некоторыми днищами такие рекомендации не работают. Чем мельче профиль “глубокое V”, тем меньшее смещение требуется к правому борту, в то время как сравнительно более заглубленное днище потребует и большего смещения мотора на транце. Некоторые днища имеют специальные профили, компенсирующие эту силу, так что и смещения мотора от центрального сечения может не потребоваться.

Определив желаемую величину смещения мотора на транце, нужно выбрать правильную высоту установки мотора. При этом окажется, что важнейшим, если не определяющим фактором является расстояние от обреза днища до антикавитационной плиты на дейдвуде мотора. По мнению автора статьи, антикавитационная плита должна располагаться на 2 см выше обреза днища лодки. Такая установка обеспечивает наилучшие условия для эксплуатации подвесного мотора. Из этого положения мотор всегда может быть поднят при помощи традиционных подъемных средств, шаг за шагом, для выбора подходящей высоты навески на различных скоростях движения. В общем же случае, чем выше мотор навешен, тем эффективнее он работает, разумеется, если не принимать во внимание ущерб от кавитации винту и мотору.

Стандартная 5,5-метровая RIB-лодка должна позволять смещать мотор на одну проушину крепления мотора без необходимости смены винта. Для этого антикавитационную плиту можно разместить примерно на 4 см выше линии обреза днища: это упростит регулировку положения мотора по высоте и тем самым улучшит ходовые характеристики лодки. Удаление антикавитационной плиты от обреза днища должно сопровождаться смещением мотора на транце относительно центрального сечения корпуса лодки.

Замена легкого алюминиевого винта на стальной, резко повысит эффективность работы двигателя. Выбор винта для мотора – процесс творческий и напоминает выбор покрышек или амортизаторов для автомобиля для достижения наилучшего соотношения между нагрузкой и жесткостью подвески. Никто без эксперимента не возьмет на себя смелость рекомендовать тип винта для “средних” условий.

Проще и быстрее это сделают специалисты, которые смогут понять потребности владельца судна и подобрать винт для конкретного применения.

Некоторые изготовители лодок используют винты собственной разработки. Это дороже, но такой винт позволит пользователю лодки не ошибиться в выборе.

Правильно подобранный винт может заставить надувную лодку просто “летать”. На рынке имеется огромное количество великолепных винтов “Cleaver”, “Spoon blade”, “Cupped”, “Hi-five”, “Raker”, “Ballistic”, “Laser”, “Over-hub” и “Thru-hub” – для любых условий и любых моторов, что позволяет добиваться самых лучших показателей совместной работы RIB-лодки и мотора.

Идеальным винтом считается тот, который позволит мотору развить максимально возможное количество оборотов при 80%-ной загрузке лодки. Если максимальные обороты достигнуты при полной загрузке судна, то мотор может превысить допустимые обороты при неполной загрузке лодки. С другой стороны, если самые большие обороты мотор развивает при небольшой загрузке лодки, то при увеличении нагрузки мотор будет “задыхаться”. В результате того, что слишком малая и слишком большая загрузка лодки увеличивает потребление топлива и сокращают расстояние, которое можно пройти на единицу расхода горючего, становится понятной важность правильного подбора винта для наиболее часто используемой загрузки лодки. У винта, вообще-то, всего два измерения: диаметр и шаг. Диаметр – это наибольший размер винта по лопастям. Для грузовых лодок рекомендуются винты большего диаметра, что позволяет судну уверенно чувствовать себя при полной нагрузке. Шаг винта – это длина винтовой поверхности, образуемая лопастью винта за один оборот. Этот параметр необходимо учитывать для обеспечения условий движения лодки с высокими скоростями и, при этом, экономично.

Увеличение шага винта, при одних и тех же оборотах мотора позволит существенно увеличить скорость судна. Это не только повысит эффективность работы двигателя, но и уменьшит удельное потребление топлива, а также повысит управляемость лодки на скоростных поворотах.

Определяющим также является материал, из которого изготовлен винт. Это, зачастую, даже важнее, чем мощность мотора. Для моторов мощностью 50-110 л.с. лучший выбор – алюминиевые или стальные нержавеющие винты. Алюминий – дешевле, мягче и более гибок. А потому, алюминиевые винты наилучшим образом подходят к лодкам для отдыха на воде или для коммерческого применения, когда скорость и эффективность мотора не являются ключевыми параметрами. Алюминиевые винты под нагрузкой могут прогибаться, что особенно заметно на мощных моторах, что вызывает кавитацию и выход винта из воды с одновременной потерей скорости. Замена алюминиевого винта на стальной сразу же заметно скажется на характеристиках лодки. Поскольку лопасти стальных винтов обычно совсем не гнутся, именно с такими винтами можно смело поднимать крепление двигателя на одно отверстие вверх в целях подбора наилучших параметров для работы мотора.

Форма лопастей винта – важный параметр эффективной работы мотора. Стальные винты всегда лучше при любой форме лопастей: простая замена алюминиевого винта на стальной позволит достичь максимальной эффективности мотора без всяких дополнительных настроек. И, тем не менее, при установке мотора всегда следует обращать внимание на два момента: во-первых, следует убедиться, что при больших углах отклонения мотора на максимальном ходу не возникает кавитации и, во-вторых, что система водяного охлаждения работает устойчиво. Всос системы водяного охлаждения располагается на дейдвуде прямо над редуктором вала винта.

Очевидно, что при любом режиме движения для надежного охлаждения мотора это отверстие должно быть под водой. Датчики температуры, как правило, мало эффективны, а глазом мало что увидишь, поэтому большинство современных подвесных моторов оборудованы системой защиты от перегрева и при повышении температуры корпуса выше допустимого предела – мотор обычно сбрасывает обороты.

Аккуратной навеске лодочного мотора и выбору правильного винта нередко уделяется слишком мало внимания в инструкциях, поэтому мы советуем любому владельцу лодки найти время и силы для регулировки положения мотора на транце и подбора наилучшего типа винта: это быстро окупится возросшими возможностями лодки и экономичностью ее эксплуатации.

Ссылка на основную публикацию
